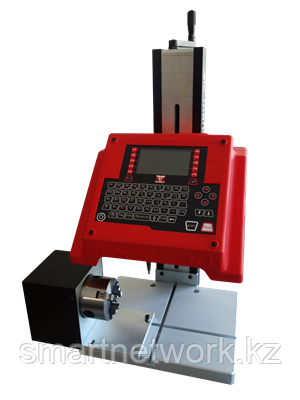

Стационарный маркиратор EC1, окно 100X120мм

Самая интуитивная и эффективная маркировочная система, разработанная специально для маркировки деталей небольшого и среднего размера. На любом материале, от пластика до закаленной стали, вы гарантированно получите стабильную и четкую маркировку. Цифры или буквы, логотипы или 2D-коды, нанесенные на ec1, будут стабильно высочайшего качества и точности.

Программное обеспечение с графическим интерфейсом позволяет в течение 1 часа освоить решение основных маркировочных задач.

Опции:

Фото	Артикул/Наименование	Описание	Применение
	sicec1a Стационарный маркиратор ec1, ось вращения	Стационарный маркиратор ec1, укомплектованный с завода осью вращения	Входящая в комплект поставки ось вращения позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. Возможен быстрый демонтаж оси для маркировки деталей по плоскости
	sic4300682 Ремкомплект для ec1, игла 80мм	Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей	Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл)
	sic4300203 Позиционирующая накладка	Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей.	Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали.
	sic4300509 Расширенный маркировочный стол	Расширение маркировочного стола до 400x300мм. Легко монтируется в пазы штатного маркировочного стола. Комплектуется двумя магнитными фиксаторами.	Использование расширенного маркировочного стола облегчает маркировку шильдов и плоских деталей большого размера.
	sic4300558 Старт кнопка для e1	Пульт с кнопкой старт для запуска маркировочного цикла.	Применение кнопки старт позволяет быстро запустить маркировочный цикл без использования клавиатуры контроллера.
	sic4300672 Старт-педаль для e1	Ножная педаль для запуска маркировочного цикла.	Применение старт-педали позволяет освободить руки оператора для более четкого позиционирования детали.
	sic2290012 Сканер штрих-кода для e1, беспроводной	Сканирующее устройство для внесения информации в маркировочный файл.	Сканер подключается к маркиратору посредством USB-порта и позволяет оперативно вносить переменную информацию в файл маркировки.
Расходные материалы
	sic1120013 Игла 80 мм, угол заточки 90° sic1120234 Игла 80мм, угол заточки 60° sic1120152 Игла 80мм, угол заточки 120°	Твёрдосплавная игла для нанесения маркировки	Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы: 1-6 месяцев. Оборудование штатно комплектуется 80 мм иглой, с углом заточки 90⁰. В специальных случаях есть возможность использования игл с углами заточки 60⁰ или 120⁰, длиной 80,100 или 150 мм.
	sic2120006 Пружина	Пружина	Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину
	sic4300481 Смазка на основе вазелина 125 мл	Флакон с жидкой смазкой	Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования.

 Преимущества:

Оптимальный конструктив
более интуитивный и легкий маркиратор. Увеличен ход колонны, что позволяет маркировать более габаритные детали.

Увеличено окно маркировки
120 x 100 мм

Три управляемые оси
ось вращения доступна опционально

Легко настраиваемая, градуированная колонна

Создание маркировочных заданий прямо на контроллере
с промышленной мембранной клавиатуры.

Импорт/экспорт файлов
(текстовые и логотипы) используя USB-накопитель. Быстрое обновление программного обеспечения.

Полноцветный HD-дисплей
95 x 54 мм

ec1 оптимизированное ПО
удобное создание и редактирование файлов

Применение:

Стационарное оборудование ec1 маркирует все типы материалов, от пластмассы до стали твердостью до 62 HRc.

Для маркировки небольших деталей, шильд и табличек рекомендуется использовать позиционирующие накладки.

Стационарное оборудование ec1 поддерживает подключение сканера, применяется для:

1. Выбора маркировочного задания из памяти контроллера;
2. Внесения информации в заранее подготовленную переменную в маркировочном задании в памяти контроллера.

Для нанесения маркировки на цилиндрические детали как вдоль оси, так и по образующей, используется ось вращения. Это трехкулачковый токарный патрон с шаговым двигателем и максимальной нагрузкой 3 кг.
