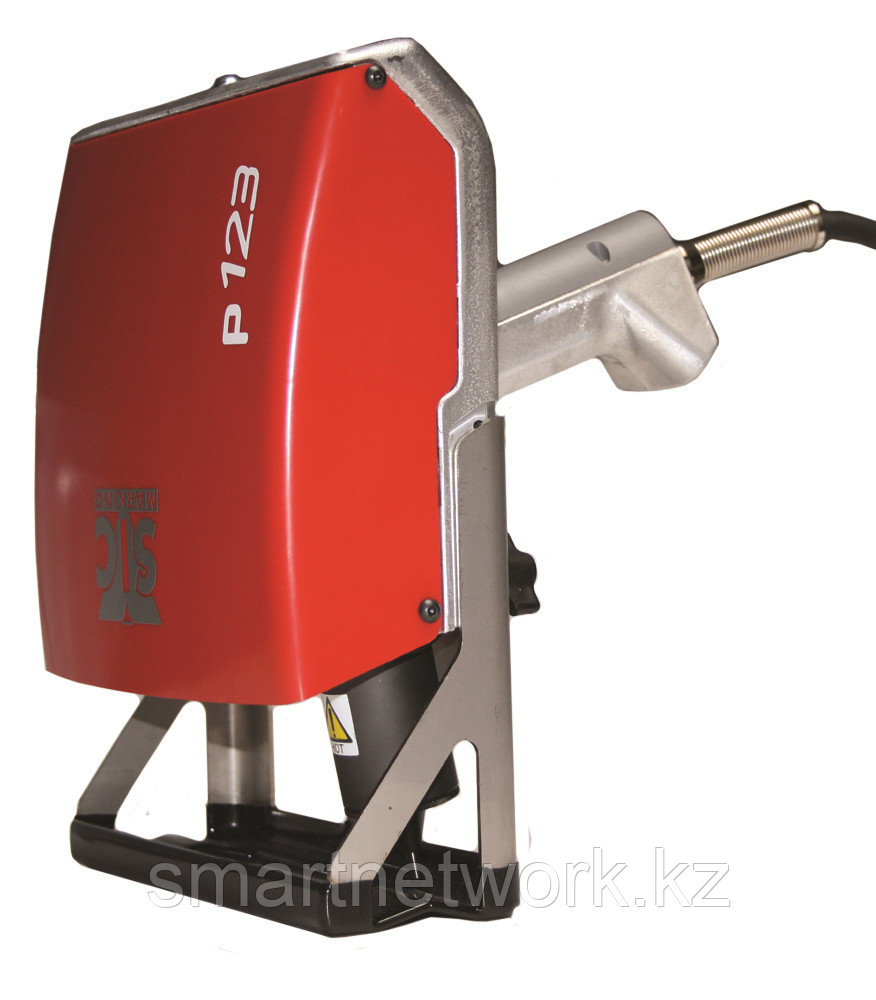

Портативный маркиратор e10-p123, окно 120х40мм, кабель 7.5м
от 13 510 000 ₸
- Под заказ
- Код: sice10-p123-40, sice10D-

- +7 (778) 978-43-92
Промышленное оборудование для ударно-точечной маркировки. Маркировочное окно e10-p123 позволяет разместить больше информации на маркируемой детали и увеличить размер символов для лучшей читаемости маркировки.
Технологичная конструкция максимально облегчает оборудование, обеспечивая высокую надежность и длительный срок службы. Удобен для маркировки крупногабаритных деталей и стационарных конструкций.
Технические характеристики:
Маркирующий механизм | |
Размер маркировочного окна | 120х25 мм (120х40) |
Максимальная скорость маркировки | до 5 символов в секунду |
Кабель | 7,5 метра |
Глубина маркировки | до 0,5 мм (0.9 мм с бустером) по стали |
Максимальная твёрдость материалов | до 62 HRc |
Размеры | 277 x 217 x 218 мм (317 x 217 x 218 мм) |
Вес маркировочной головы | 3,7 кг |
Контроллер e10 | |
Внутренняя память | более 2 000 маркировочных файлов |
Шрифты | 4x6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Comic, Comic_B |
Размер шрифта по высоте | от 1 мм до 99 мм |
Расстояние между точками | min 0.05 мм |
Сила удара | 9 программируемых уровней |
Логотип | создаётся и загружается через ПК или USB-накопитель |
Коммуникации | RS232, RS422, USB (RS485, Profibus, TCP/IP Ethernet — опционально) |
Дисплей | LCD, 95 x 54 мм |
Языковая поддержка | 17 языков (в том числе русский) |
Потребляемая мощность | 300 Вт |
Размеры | 322 x 380 x 112 мм |
Вес контроллера | 5.0 кг |
Опции:
Фото | Артикул/Наименование | Описание | Применение |
---|---|---|---|
Стандартные опции | |||
![]() |
sic4300631 Ремкомплект для e10-p123-25, игла 60 мм sic4300635 Ремкомплект для e10-p123-40, игла 100 мм sic4300650 Ремкомплект для e10D-p123 | Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей | Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект,в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл). |
![]() |
sic4100464 Колонна | Маркировочный стол со штативом | Использование колонны для портативного оборудования повышает удобство работы оператора с мелкими деталями и позволяет оборудовать стационарное рабочее место. Может использована для маркировки шильдов, бирок или табличек |
![]() |
sic4300391 Ось вращения D (до 5 кг) Необходима плата управления третьей осью | Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей | Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей» |
![]() |
sic4300312 Система поддержки длинных деталей для поворотной оси D (до 5 кг) | Дополнительный упор для поддержки длинных цилиндрических деталей | Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20-110 мм и весом до 5 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей. |
![]() |
sic4300203 Позиционирующая накладка | Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей | Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали |
![]() |
sic3100438 Управляющий кабель 10 м | Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером | Удлинённый управляющий кабель увеличивает рабочую зону оператора с 7.5 до 10 или 15 метров |
![]() |
sic4400248 Транспортная тележка для e10-p123 sic4400252 Транспортная тележка с аккумулятором для e10-p123 |
Специальная тележка для повышения мобильности портативных маркираторов. Предусмотрены удобные и надежные крепления всего комплекта маркировочного оборудования на устойчивой базе, снабженной резиновыми колесами большого радиуса Использование транспортной тележки существенно снижает риски механических повреждений и загрязнения оборудования |
Транспортная тележка — это уже оборудованное и мобильное рабочее место оператора-маркировщика. Тележка предназначена для перемещения маркиратора в больших производственных помещениях
Удобна для организации полностью автономного мобильного рабочего места. Подходит для работы на открытых площадках в отсутствии каких-либо коммуникаций. Полностью заряженный аккумулятор позволяет нанести до 6000 символов. Время полной зарядки батареи ~5 часов |
![]() |
sice10-p123M e10-p123, c электромагнитным прижимом | Специальная фиксирующая система на базе электромагнитов | Два электромагнита, закрепленные на прижимной рамке маркиратора, облегчают плотную фиксацию оборудования на маркируемой детали. Четкая фиксация маркиратора обеспечивает качественную маркировку, особенно при максимальных значениях силы удара. |
![]() |
sic2190005 Система подвеса для портативных аппаратов (необходим крюк для фиксации sic2120212)
sic2190012 Крюк для фиксации портативных аппаратов на системе подвеса sic2120212 |
Система подвеса портативных аппаратов | Система подвеса для портативных маркираторов существенно облегчает работу оператора и снижает риски падения оборудования. Применение системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надежного крепления маркиратора к системе подвеса |
![]() |
sic3300050 Плата управления третьей и четвертой осью | Электронная плата. Устанавливается в контроллер | Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z |
![]() |
sic3300051 Плата Ethernet для контроллера e10/e10R
sic3300079 Плата Profibus для e10 |
Электронная плата. Устанавливается в контроллер | Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств
Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus |
![]() |
sic4300645 Комплект усиленной маркировки для портативных маркираторов на базе e10 | Электронная плата. Устанавливается в контроллер | Комплект усиленной маркировки позволяет на 40% увеличить мощность портативного оборудования на базе контроллера e10. Комплект состоит из платы (бустер) и модуля увеличенной мощности. Установка данной опции позволяет достигать глубины до 0.9 мм при маркировке металлических деталей (твердостью ~45 HRC) Не доступно для маркиратора p123, с маркировочным окном 120х40 мм |
![]() |
sic4300395 Сканер | Сканирующее устройство для внесения информации в маркировочный файл | Сканер подключается к маркиратору посредством порта RS232 и позволяет оперативно вносить переменную информацию в файл маркировки |
![]() |
sic2230170 ПО |
Дополнительное программное обеспечение для работы с базами данных | Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок. |
Расходные материалы | |||
![]() |
sic1120012 Игла 60 мм, угол заточки 90° sic1120103 Игла 60 мм, угол заточки 60° sic1120109 Игла 60 мм, угол заточки 120° |
Твёрдосплавная игла для нанесения маркировки (длина 60 мм для маркировочного окна 120х25 мм) | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование с маркировочным окном 120х25 штатно комплектуется 60 мм иглой, с углом заточки 90⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм |
![]() |
sic1120014 Игла 100 мм, угол заточки 90° sic1120153 Игла 100 мм, угол заточки 120° |
Твёрдосплавная игла для нанесения маркировки (длина 100 мм для маркировочного окна 120х40 мм) | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование с маркировочным окном 120х40 штатно комплектуется 100 мм иглой, с углом заточки 90⁰.В специальных случаях есть возможность использования игл с углом заточки 120⁰ |
![]() |
sic2120006 Пружина |
Пружина | Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину |
![]() |
sic4300481 Смазка на основе вазелина 125 мл |
Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования |
Преимущества:
Сбалансированная механика Существенно снижены вибрации и шум в процессе маркировки за счет модификации привода и применения ременной передачи.
Улучшенная внутренняя проводка Оптимизировано разведение проводки для повышения надежности, исключения механических повреждений и продления срока службы компонентов.
Цельная передняя панель придает высокую жесткость конструкции в процессе маркировки
Габаритные размеры и вес уменьшились Вес маркировочной головы всего 3,7 кг
Единственный источник питания Розетка 220В!
LED-подсветка зоны маркировки Позволяет работать даже на неосвещенных участках.
Управляющий кабель 7.5 м Предоставляет оператору комфортную рабочую зону.
Глубокая маркировка Позволяет наносить маркировку глубиной до 0.9 мм по стали (с использованием комплекта усиленной маркировки).
Дополнительная защита разъёма кабеля Существенно снижает износ управляющего кабеля в местах наиболее частого перегиба.
Софт в комплекте Все необходимое для выполнения большинства маркировочных операций программное обеспечение включено в комплект поставки оборудования.
Пылезащищенное исполнение IP40 Нет необходимости в принудительной вентиляции. Полностью отсутствуют вентиляционные отверстия. Для охлаждения достаточно объема воздуха внутри контроллера.
Применение:
Широкое маркировочное окно p123 позволяет разместить больше информации на маркируемой детали или увеличить размер символов для лучшей читаемости маркировки. Хорошо подходит для маркировки крупногабаритных деталей и стационарных конструкций.
Маркировочная голова p123 состоит из прочного литого алюминиевого корпуса, крышки (ABS пластик) и прижимной поверхности (нержавеющая сталь). Такая конструкция максимально облегчает оборудование, обеспечивая удобство работы, высокую надежность и длительный срок службы устройства.
Основные атрибуты | |
---|---|
Производитель | SIC Marking |
Страна производитель | Франция |
- Цена: от 13 510 000 ₸
