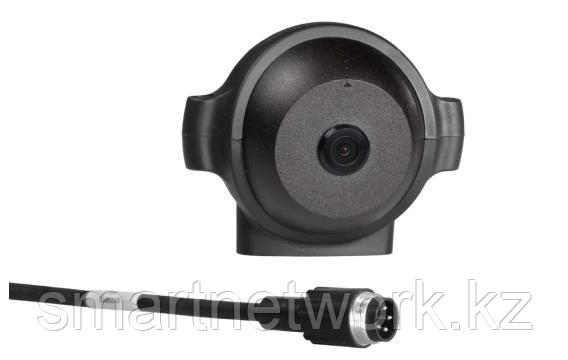

Камера FAMOS 118° PAL IR LED

Камера Orlaco FAMOS 118° NTSC — это чрезвычайно прочная и компактная промышленная камера, которую можно использовать практически во всех решениях технического зрения на машинах, транспортных средствах и судах. Камера с усовершенствованным CMOS-сенсором устойчива к ударам и вибрации, на 100 % водонепроницаема, имеет подогреваемое стекло объектива и обеспечивает наилучшее изображение при любых погодных условиях. Кроме того, встроенный индикатор безопасности обнаруживает «замороженные» изображения, так что вы точно будете знать, что камера активна.

Новые камеры FAMOS отличаются аппаратными улучшениями. В результате модернизации было уменьшено количество деталей, что еще больше повысило надежность камеры. Это позволило камере соответствовать самым высоким стандартам ЭМС. Благодаря усовершенствованному датчику CMOS светочувствительность камеры составляет 0,05 люкс. Новый объектив этой камеры в стандартной комплектации оснащен подогреваемым стеклом со специальным твердым покрытием, предотвращающим появление царапин.



Артикул № 0171600 FAMOS 118° PAL IR LED

Указанный объектив 118°

Горизонтальный угол обзора объектива 118°

Вертикальный угол обзора объектива 89° Датчик

Видеосигнал PAL = 720(H)x576(V) 50fld/s. NTSC = 720(H)x480(V) 60fld/s. 1 Композиционное видео Vtt на 75 Ом.

Элемент датчика цифровой CMOS-датчик изображения с диагональю ¼ дюйма. 640H x 480 В¼”

Светочувствительность <0,05 Люкс. IR-камера также обеспечивает хорошее изображение при окружающем освещении 0 люкс с помощью IR-светодиодов.

LED 4 Мощных инфракрасных светодиода (850 нм)

Активация ИК-светодиодов Современный программный алгоритм автоматически измеряет выходные параметры CMOS-сенсора и автоматически определяет и активирует значение ИК-подсветки, необходимое для получения наилучшего изображения. ИК-светодиоды активируются в диапазоне от 0% до 100% с шагом в 1%

Потребляемая мощность 12...24V/DC. Ниже 6 В: камера не работает. Автоматически включается нагревательный элемент напряжением от 7 В (мощность 20%). При напряжении 8 В камера полностью работоспособна, а нагрев осуществляется на 40% от ее мощности. При напряжении 12 В нагрев осуществляется на 100% мощности. При напряжении от 12 В до 33 В камера и нагревательный элемент полностью работоспособны. При напряжении выше 33 В активируется защита от перенапряжения, а камера и нагревательный элемент выключаются. Эта защита от перенапряжения отключается при напряжении ниже 32 В. Цепь питания защищена напряжением до 80 В постоянного тока. Выходы защищены от короткого замыкания. Во всех этих вышеупомянутых значениях применяется допуск /- 10%.

Потребляемая мощность Только камера: 1.2W at 12V , Heater & full LED on: 7,5W at12V. Только камера: 1.2W at 24V , Heater & full LED on: 7,5W at 24V.

Пусковой ток At 12V: 4.5A, 300us. At 24V: 12.0A, 300us.

Нагревательный элемент 2,4W max. Puls Width Modulated, activated from +30°C (min) to -40°C.

Защита от переходных процессов Камера может питаться непосредственно от аккумулятора напряжением 12 В или 24 В без дополнительной электрической защиты, поскольку камера имеет интегральную схему, которая защищает камеру от перенапряжения, скачков напряжения, пульсаций и скачков нагрузки.

Соединители 0,5m cable with 4p molded male connector (camera power input and video output).

Мин. радиус изгиба кабеля 50mm.

Механика

Наполнение Cycoloy (PC + ABS). Наполнение: Камера заполнена полиуретановым эластомером.

Защита от проникновения IP67 в соответствии с IEC 60529, пыленепроницаем и защищен от воздействия погружения в воду на глубину до 1 м в течение 30 минут и IP69k в соответствии с DIN 40050-9: камера выдерживает очистку водой под высоким давлением: 14-16Л/мин. Расход при температуре 80°C и 100.

Крепежное оборудование: стандартное из нержавеющей стали.

Устойчивость к ударам Ударопрочный и виброустойчивый для использования на грузовых автомобилях, кранах, вилочных погрузчиках, морских установках, механизмах. Испытание на случайную вибрацию частотой 15,3 Grms: 24 to 2000, PSD (g²/Hz) 0,04 to 0,10.

Кронштейн для камеры Материал: полиамид, армированный стекловолокном, тест: 50 Nm at -40°C to +85°C.

Вес 0,21kg, 0,29 в стандартной упаковке.

Использование в грузовиках Выдерживает все жидкости и материалы, используемые в грузовиках и вокруг них, такие как: раствор аммиака 5%, этанол 80-100%, изопропанол 5-10%, мыльная вода (мин. 50% мыла по объему), щелочные обезжиривающие составы (используются в оборудовании для мойки под высоким давлением).

Рабочая температура Камера; -40°C to +85°C. IR LEDs; -40°C to +50°C.

Температура хранения -40°C to +100°C
