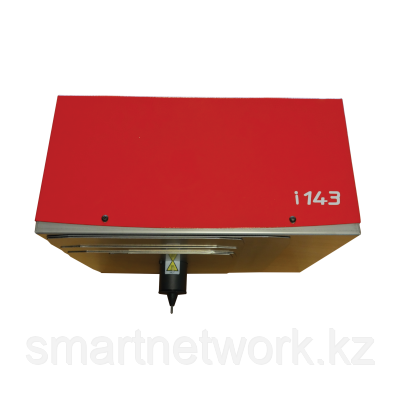

Интегрируемый маркиратор e10-i143, окно 150х100мм
Интегрируемый маркиратор e10-i143, окно 150х100ммПод заказ, 60 дней
от 9 050 000 Тг.
+77789784392
  • +77273122776
    офис в г.Алматы
  • +77172255481
    офис в г.Нур-Султан
Купить

Описание

Маркиратор i143 разработан для интеграции в автоматизированные линии и может быть размещен практически на любом участке линии, в удобной ориентации.

Маркировочное окно 150х100 мм позволяет разместить больше информации на маркируемой детали или увеличить размер символов для лучшей читаемости маркировки.

Защита механических узлов и электронных компонентов позволяет интегрировать i143 на самые сложные производственные участки и обеспечивает высокую надежность оборудования.

Технические характеристики:

Характеристика Значение
Маркирующий механизм
Размер маркировочного окна 150х100 мм
Максимальная скорость маркировки до 5 символов в секунду
Защитные жалюзи нержавеющая сталь
Глубина маркировки до 0,5 мм по стали
Управляющий кабель 5 м (опционально 10 м и 15 м)
Максимальная твёрдость материалов до 62 HRc
Размеры 349x292x268 мм
Вес 12 кг

Контроллер e10
Внутренняя память более 2000 маркировочных файлов
Шрифты Arial, Courier, OCR, OCR_BOLD, OCR-A, Comic, Comic_B
Размер шрифта 1-99 мм (ограничен размером маркировочного окна)
Раcстояние между точками мин. 0,05мм (настраивается программно)
Сила удара 9 программируемых уровней
Дисплей графический LCD 95x54 мм
Маркировка символов линейная, угловая, радиальная
Нанесение переменных данных буквенно/цифровая сериализация, время, дата
Нанесение логотипов есть (загрузка с ПК или USB-носителя)
Нанесение 2D-кода (DataMatrix) есть (встроенный кодировщик)
Разграничение доступа 3 уровня (2 защищены паролем)
Языковая поддержка 17 языков (в том числе русский)
Программное обеспечение работа под управлением ПК/
создание маркировочных файлов и логотипов/
обмен файлами с ПК/резервное копирование
Защитный кожух сталь
Интерфейсы USB, RS232, RS422 (RS485, Profibus, Profinet, TCP/IP Ethernet — опционально)
Питание 220 В/50-60 Гц
Максимальная потребляемая мощность 300 Вт (с учетом механической части)
Размеры 322x380x112 мм
Вес 5 кг

Опции:

Фото Артикул/Наименование Описание Применение
sice10-i143a

Интегрируемый маркиратор e10-i143a
Интегрируемый маркиратор e10-i143, оснащенный опцией автосенсинг e10-i143, с функцией автосенсинг, автоматически определяет высоту зоны маркировки маркируемой детали.

Использование данной модификации удобно для маркировки разновысотных деталей или при наличии на одной детали маркировочных зон на разных высотных уровнях.

* контроллер e10 необходимо дополнительно оснастить опцией «Плата управления третьей осью для e10»
sic4300719

Ремкомплект для e10-i143/i143A
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки.

В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители.

Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
sicAXEz50
Цифровая ось Z (диапазон хода 50 мм)

sicAXEz100
Цифровая ось Z (диапазон хода 100 мм)

sicAXEz250
Цифровая ось Z (диапазон хода 250 мм)
Направляющая с сервоприводом для подвижной фиксации интегрируемого оборудования

Необходима плата управления третьей осью
Позволяет программировать маркировку детали на разных уровнях в рамках одного маркировочного цикла, отводить/подводить оборудование к маркируемой детали на конвейере, обходить препятствия в маркируемой области. Применение оси Z снижает затраты на интеграцию маркиратора в технологическую линию.
sic4300480

Старт-стоп педаль для e10
Быстрый запуск/остановка маркировочного цикла. Позволяет одним нажатием запускать или останавливать маркировочный процесс.

Освобождает руки оператора, ускоряет запуск (не требуется использовать меню контроллера) и позволяет оперативно остановить процесс маркировки в случае необходимости.
sic3300050

Плата управления третьей и четвертой осью
Электронная плата. Устанавливается в контроллер. Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z.
sic3300051

Плата Ethernet для контроллера e10/e10R
Электронная плата. Устанавливается в контроллер. Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств.
sic3300085

Плата Profinet для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profinet.
sic4300671

Плата Profibus для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus.
sic2290076

Сканер 2D и 1D кодов, беспроводной
Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки.
sic2290012

Сканер штрих-кода для e10, беспроводной
Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки.
sic4300331

Управляющий кабель 10м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 10 метров
sic4300386

Управляющий кабель 15м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 15 метров
sic2230170

Программа WINSIC 2 (CD+электронный ключ)
Дополнительное программное обеспечение для работы с базами данных. Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок.
Специальные опции
б/а

Подающий бирочный механизм (Tag feeder)

Необходима плата управления третьей осью
Комплекс для автоматизированной маркировки бирок, шильд или табличек. Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и сбрасывается в накопительный лоток. Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку.

Опция оптимальна для крупносерийной маркировки в промышленных условиях.
Расходные материалы
sic1120012

Игла 60 мм, угол заточки 90°

sic1120103

Игла 60мм, угол заточки 60°

sic1120109

Игла 60мм, угол заточки 120°
Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев.

Оборудование штатно комплектуется 60 мм иглой, с углом заточки 90⁰.

В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80 или 100 мм.
sic2120006

Пружина
Пружина. Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину.
sic4300481

Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой. Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования.

Преимущества:

Большое маркировочное окно

  • 150х100 мм

Быстрая маркировка на любых поверхностях

  • Высокопроизводительная механика
  • мощный контроллер

Прочный и надежный

  • Защитные жалюзи из нержавеющей стали
  • Разработан для интенсивного использования в промышленных условиях

Низкая стоимость владения

  • Расходные материалы: игла и пружина

Автосенсинг (для модели i143A)

  • Повторяемость
  • Автоматическое определение уровня поверхности
  • Может использоваться с осью Z

 Заказать:

Артикул Описание
sice10-i143 Маркиратор i143 под управлением контроллера e10
sice10-i143a Маркиратор i143 под управлением контроллера e10, автосенсинг
sicе10R-i143 Маркиратор i143 под управлением контроллера e10R
sicе10R-i143a Маркиратор i143 под управлением контроллера e10R, автосенсинг

Характеристики

Основные
Производитель  SIC Marking
Страна производительФранция
Гарантийный срок  12 мес
