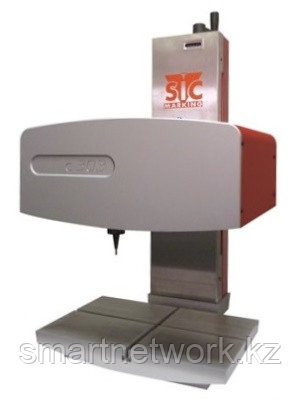

Стационарный маркиратор e10-c303, окно 300х150мм

Предназначен для промышленной маркировки небольших и средних деталей. Сохраняя все достоинства c153, маркиратор c303 обладает увеличенным маркировочным окном 300х150 мм, что позволяет размещать больше информации на маркируемой детали.

Цифровой указатель позиции по вертикальной оси упрощает и значительно ускоряет настройку оборудования перед каждой маркировочной операцией.

Опции:

Фото	Артикул/Наименование	Описание	Применение
	sic4300528 Ремкомплект для e10-c303	Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей.	Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
	sic4300391 Ось вращения D (до 5 кг) Необходима плата управления третьей осью	Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей.	Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей».
	sic4300312 (для sic4300391) Система поддержки длинных деталей для поворотной оси D (до 5 кг)	Дополнительный упор для поддержки длинных цилиндрических деталей.	Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20-110 мм и весом до 5 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей.
	sic4300505 Усиленная Ось вращения D (до 35 кг) Необходима плата управления третьей осью	Трёхкулачковый токарный патрон с шаговым двигателем для маркировки тяжелых цилиндрических деталей.	Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей». Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру. В патроне имеется отверстие диаметром 30 мм для длинных деталей. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 35 кг.
	sic4300544 Усиленная Ось вращения D (до 35 кг), пневмозажим Необходима плата управления третьей осью	Трёхкулачковый токарный патрон с шаговым двигателем для маркировки тяжелых цилиндрических деталей. Пневматический зажим детали.	Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей». Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 35 кг.
	sic4300560 (для sic4300505 и sic4300544) Система поддержки длинных деталей для поворотной оси D (до 35 кг)	Дополнительный упор для поддержки длинных цилиндрических деталей.	Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20-110 мм и весом до 35 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей.
	sic4300203 Позиционирующая накладка	Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей.	Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали.
	sic4300509 Расширенный маркировочный стол	Расширение маркировочного стола до 400x300 мм. Легко фиксируется в пазах штатного маркировочного стола.	Использование расширенного маркировочного стола облегчает маркировку шильдов и деталей большого размера.
	sic4300480 Старт-стоп педаль для e10	Быстрый запуск/остановка маркировочного цикла.	Позволяет одним нажатием запускать или останавливать маркировочный процесс. Освобождает руки оператора, ускоряет запуск (не требуется использовать меню контроллера) и позволяет оперативно остановить процесс маркировки в случае необходимости.
	sic3300050 Плата управления третьей и четвертой осью	Электронная плата. Устанавливается в контроллер.	Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z.
	sic3300051 Плата Ethernet для контроллера e10/e10R	Электронная плата. Устанавливается в контроллер.	Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств.
	sic3300079 Плата Profibus для e10	Электронная плата. Устанавливается в контроллер.	Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus.
	sic4300395 Сканер штрих-кода для e10	Сканирующее устройство для внесения информации в маркировочный файл.	Сканер подключается к маркиратору посредством порта RS232 и позволяет оперативно вносить переменную информацию в файл маркировки.
	sic2230170 Программа WINSIC 2 (CD+электронный ключ)	Дополнительное программное обеспечение для работы с базами данных.	Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок.
Специальные опции
	б/а Увеличенное окно маркировки	Максимально возможное увеличение окна маркировки для стационарного оборудования 500х450 мм.	Маркиратор с увеличенным окном позволяет маркировать крупногабаритные, длинные детали за 1 цикл.
Расходные материалы
	sic1120012 Игла 60 мм, угол заточки 90° sic1120103 Игла 60мм, угол заточки 60° sic1120109 Игла 60мм, угол заточки 120°	Твёрдосплавная игла для нанесения маркировки	Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование штатно комплектуется 60 мм иглой, с углом заточки 90⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм.
	sic2120006 Пружина	Пружина.	Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину.
	sic4300481 Смазка на основе вазелина 125 мл	Флакон с жидкой смазкой.	Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования.

Преимущества:

• Многократные использования
• Надежность
• Точность

	Встроенный указатель позиции При использовании счётчика, оператор видит точное расстояние между маркировочной иглой и заготовкой: - быстрая подготовка к работе - облегчённый и стабильный процесс маркировки
	LED подсветка Светодиодная подсветка освещает рабочую зону маркировки с двух точек: - контроль за процессом маркировки - точная настройка маркировки
	Новая конструкция привода и направляющих Отсутствие приводных ремней и червячной передачи позволили упростить конструкцию привода и повысить его надёжность Увеличенная производительность до 3000 маркировок в день Повышенная надёжность механизма позволила повысить скорость маркировки и увеличить максимальное количество маркируемых деталей до 3000 шт (+50%) Облегчённое обслуживание и ремонт Меньше деталей, проще доступ
	Усиленная колонна и Алюминиевый литой стол Большая жёсткость конструкции. Снижение вибраций позволяют выполнять маркировку более высокого качества
	Усиленная ось вращения до 35 кг Маркировка тяжёлых крупногабаритных цилиндрических деталей O до 125 мм Дополнительно – пневматический зажим

 Применение:

Стационарное оборудование e10-c303 маркирует все типы материалов, от пластмассы до стали твёрдостью до 62 HRc. Промышленная серия e10 предназначена для использования в условиях серийного производства.

Электромагнитный привод иглы позволяет маркировать детали с различной формой поверхности (плоские поверхности, вогнутые или выпуклые поверхности, круглые поверхности, грубые и обработанные поверхности...) и требует только одного источника энергии.

Комплектация подающим бирочным механизмом (Tag Feeder) позволяет автоматизировать процесс маркировки, светодиодная подсветка улучшает контроль процесса маркировки.

Для нанесения маркировки на цилиндрические детали как вдоль оси, так и по образующей, используется ось вращения. Трехкулачковый токарный патрон может быть оснащен пневматическим зажимом.

Оборудование SIC Marking входит в штатное оснащение маркировочного участка концерна "Калашников", в частности для производства автоматов АК-105

Для маркировки небольших деталей, шильд и табличек рекомендуется использовать позиционирующие накладки или иные удерживающие устройства
