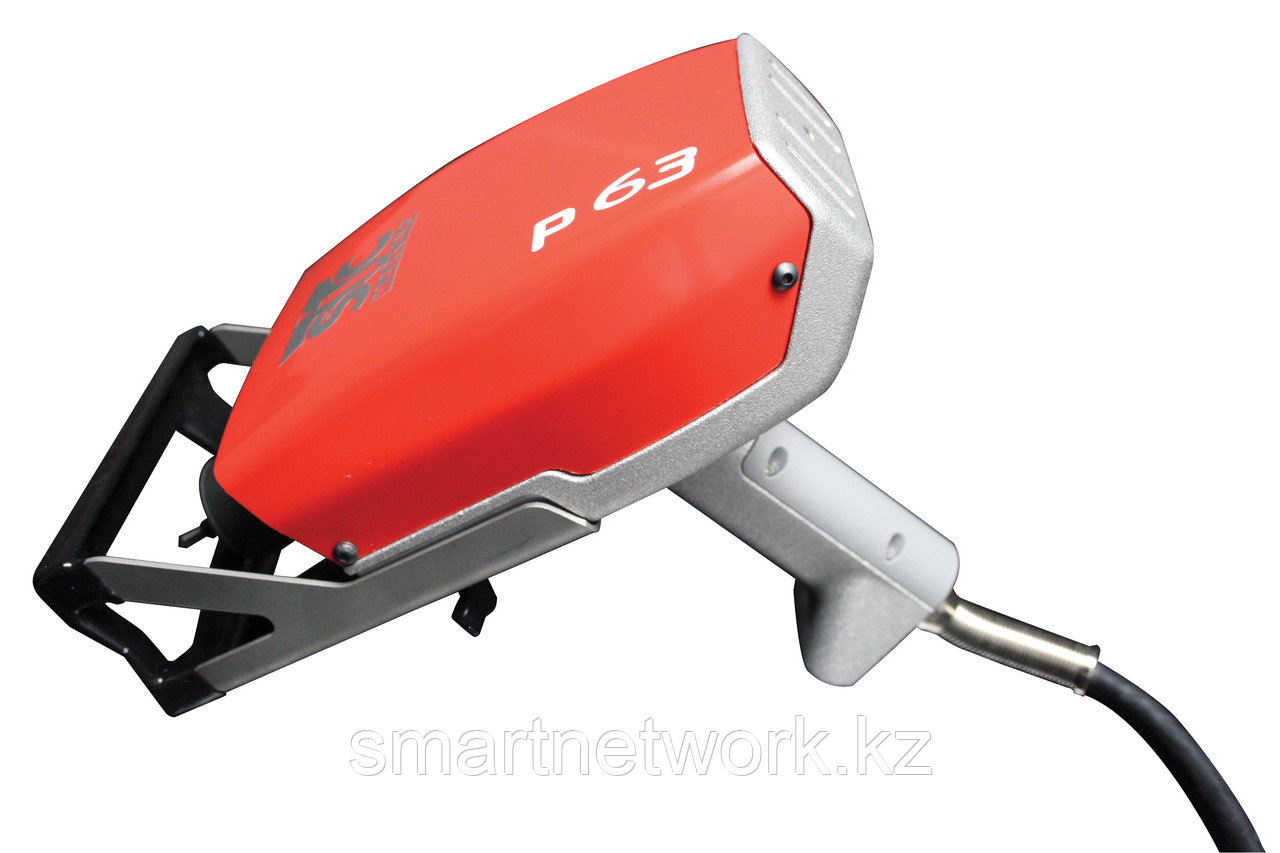

Портативный маркиратор e10-p63, окно 60x25мм, кабель 7.5м
Портативный маркиратор e10-p63, окно 60x25мм, кабель 7.5мПод заказ, 20 дней
от 6 922 000 Тг.
+77789784392
  • +77273122776
    офис в г.Алматы
  • +77172255481
    офис в г.Нур-Султан
Купить

Описание

Компактный размер оборудования позволяет использовать p63 для маркировки угловых соединений и цилиндрических деталей.

Предназначен для маркировки крупногабаритных деталей, стационарных конструкций и труб. Рекомендован производителем для нанесения кодов типа Data Matrix.

Технологичная конструкция максимально облегчает оборудование, обеспечивая высокую надежность и длительный срок службы.

Техническая характеристика:

Маркирующий механизм p63
Размер маркировочного окна 60 х 25 мм
Максимальная скорость маркировки до 5 символов в секунду
Максимальная твердость материалов до 62 HRc
Глубина маркировки до 0,5 мм (0.9 мм с бустером) по стали
Размеры 261 x 139 x 211 мм
Вес маркировочной головы 3.2 кг
Контроллер e10
Внутренняя память более 2 000 маркировочных файлов
Шрифты 4x6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Comic, Comic_B
Размер шрифта по высоте от 1 мм до 99 мм
Расстояние между точками min 0.05 мм
Сила удара 9 программируемых уровней
Логотип создаётся и загружается через ПК или USB-накопитель
Коммуникации RS232, RS422, USB (RS485, Profibus, TCP/IP Ethernet — опционально)
Дисплей LCD, 95 x 54 мм
Языковая поддержка 17 языков (в том числе русский)
Потребляемая мощность 300 Вт
Размеры 322 x 380 x 112 мм
Вес контроллера 5.0 кг

Опции:

Фото Артикул/Наименование Описание Применение
Стандартные опции
  sic4300550
Ремкомплект e10-p63/i53 (игла 60 мм, угол заточки 90°)
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители.

Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
  sic4100458
Колонна
Маркировочный стол со штативом Использование колонны для портативного оборудования повышает удобство работы оператора с мелкими деталями и позволяет оборудовать стационарное рабочее место. Может использована для маркировки шильдов, бирок или табличек
  sic4300391
Ось вращения D (до 5 кг) Необходима плата управления третьей осью
Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей»
  sic4300312
Система поддержки длинных деталей для поворотной оси D (до 5 кг)
Дополнительный упор для поддержки длинных цилиндрических деталей Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20-110 мм и весом до 5 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей.
  sic4300203
Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали
  sic3100438
Управляющий кабель 10 м

sic3100440
Управляющий кабель 15м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора с 7.5 до 10 или 15 метров
  sic4400249
Транспортная тележка для e10-p63

sic4400253
Транспортная тележка с аккумулятором для e10-p63
Специальная тележка для повышения мобильности портативных маркираторов.
Предусмотрены удобные и надежные крепления всего комплекта маркировочного оборудования на устойчивой базе, снабженной резиновыми колесами большого радиуса
Использование транспортной тележки существенно снижает риски механических повреждений и загрязнения оборудования
Удобна для оперативного перемещения маркиратора в больших производственных помещениях.
Транспортная тележка - это оборудованное мобильное рабочее место оператора-маркировщика.
Удобна для организации полностью автономного мобильного рабочего места. Подходит для работы на открытых площадках в отсутствии каких-либо коммуникаций.
Полностью заряженный аккумулятор позволяет нанести до 6000 символов. Время полной зарядки батареи ~5 часов.
  sice10-p63M
e10-p63, c электромагнитным прижимом
Специальная фиксирующая система на базе электромагнитов Два электромагнита, закрепленные на прижимной рамке маркиратора, облегчают плотную фиксацию оборудования на маркируемой детали. Четкая фиксация маркиратора обеспечивает качественную маркировку, особенно при максимальных значениях силы удара.
sic2190005
Система подвеса для портативных аппаратов (необходим крюк для фиксации)
*по запросу*
Крюк для фиксации портативных аппаратов на системе подвеса  по запросу
Система подвеса портативных аппаратов Система подвеса для портативных маркираторов существенно облегчает работу оператора и снижает риски падения оборудования.
Применение системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надежного крепления маркиратора к системе подвеса
sic3300050
Плата управления третьей и четвертой осью
Электронная плата. Устанавливается в контроллер Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z
  sic3300051
Плата Ethernet для контроллера e10/e10R
sic3300079
Плата Profibus для e10
Электронная плата. Устанавливается в контроллер Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств
Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus
  sic4300645
Комплект усиленной маркировки для портативных маркираторов на базе e10
Электронная плата. Устанавливается в контроллер Комплект усиленной маркировки позволяет на 40% увеличить мощность портативного оборудования на базе контроллера e10. Комплект состоит из платы (бустер) и модуля увеличенной мощности. Установка данной опции позволяет достигать глубины до 0.9 мм при маркировке металлических деталей (твердостью ~45 HRC)
Не доступно для маркиратора p123, с маркировочным окном 120х40 мм
  sic4300395
Сканер
Сканирующее устройство для внесения информации в маркировочный файл Сканер подключается к маркиратору посредством порта RS232 и позволяет оперативно вносить переменную информацию в файл маркировки
sic2230170
Программа WINSIC 2 (CD+электронный ключ)
Дополнительное программное обеспечение для работы с базами данных Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок.
Расходные материалы
  sic1120012
Игла 60 мм, угол заточки 90°
sic1120103
Игла 60 мм, угол заточки 60°
sic1120109
Игла 60 мм, угол заточки 120°
Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев.
Оборудование штатно комплектуется 60 мм иглой, с углом заточки 90⁰.
В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм
  sic2120006
Пружина
Пружина Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину
  sic4300481
Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой Смазка предназначена для проведения еженедельных регламентных работ. Использование не оригинальных смазок приводит к повышенному износу механизмов и поломке оборудования. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно

Преимущества:

Сбалансированная механика

Снижены вибрации и шум в процессе маркировки. Уменьшен вес. Разработан новый стационарный двигатель и реечно-шестеренчатый механизм привода.

Улучшенная внутренняя проводка

Оптимизировано разведение проводки для повышения надежности, исключения механических повреждений и продления срока службы компонентов.

Габаритные размеры и вес уменьшились

Вес маркировочной головы всего 3,2 кг

Единственный источник питания розетка 220В!

LED-подсветка зоны маркировки Позволяет работать даже на неосвещенных участках.
Управляющий кабель 7.5 м Предоставляет оператору комфортную рабочую зону.

Глубокая маркировка

Позволяет наносить маркировку глубиной до 0.9 мм по стали (с использованием комплекта усиленной маркировки).

Дополнительная защита разъёма кабеля

Существенно снижает износ управляющего кабеля в местах наиболее частого перегиба.

Софт в комплекте

Все необходимое для выполнения большинства маркировочных операций программное обеспечение включено в комплект поставки оборудования.

Пылезащищенное исполнение IP40

Нет необходимости в принудительной вентиляции. Полностью отсутствуют вентиляционные отверстия. Для охлаждения достаточно объема воздуха внутри контроллера.

Применение:

Применяется для маркировки крупногабаритных деталей, стационарных конструкций, маркировки бурильных труб. Компактный размер оборудования позволяет использовать p63 для маркировки угловых соединений и цилиндрических деталей, также p63 рекомендован производителем для нанесения кодов типа Data Matrix. Технологичная конструкция максимально облегчает оборудование, обеспечивая высокую надежность и длительный срок службы.



Характеристики

Основные
Производитель  SIC Marking
Страна производительФранция
